МТИ курсовая работа Железобетонные и каменные конструкции. Тема Проектирование железобетонных конструкций одноэтажного промышленного здания. Готовая работа на оценку «Хорошо»
Оглавление
1. Задание на курсовой проект 3
2. Компоновка поперечной рамы 5
2.1. Общие данные 5
2.2. Определение нагрузок на раму 6
3. Статический расчет поперечной рамы 10
3.1.Определение усилий в колоннах рамы 10
3.2. Эпюры моментов в колонне от различных нагрузок 14
3.3. Расчетные усилия в левой колонне и их сочетание 15
4.Расчет и конструирование колонны и фундамента. 17
4.1.Расчет и конструирование колонны 17
4.2 Расчет фундамента под крайнюю колонну 21
5. Расчет предварительно напряженной фермы 28
5.1. Определение нагрузок на ферму 29
5.2 Усилия элементах фермы от единичных загружений. 29
5.3 Проектирование сечений элементов фермы 30
Список использованной литературы 41
1. Задание на курсовой проект
Требуется рассчитать и сконструировать сборные несущие железобетонные конструкции одноэтажного однопролетного каркасного промышленного здания, оборудованного двумя электрическими мостовыми кранами среднего режима работы.
В ходе работы над проектом необходимо выполнить: компоновку конструктивной схемы здания; статический расчет поперечной рамы; проектирование колонны и фундамента под нее; проектирование стропильной конструкции покрытия.
Исходные данные для выполнения задания:
Схема несущей конструкции покрытия: 2 – полигональная ферма.
Пролет здания =24 м.
Продольный шаг колонн =12 м.
Плиты покрытия предварительно напряженные железобетонные ребристые размерами 3 12 м с шагом колонн 12 м.
Класс бетона железобетонных конструкций без предварительного напряжения =
Класс бетона преднапряженных конструкций =45.
Грузоподъемность мостового электрического крана = 30 т.
Расстояние от уровня чистого пола до верха рельса подкранового пути = 8,8 м.
Расчетное значение веса снегового покрова на горизонтальную поверхность земли =800 Н/м².
Нормативное значение ветрового давления =800 Н/м².
Расчетное сопротивление грунта основания =0,35 МПа
Класс арматуры для преднапряженных конструкций и конструкций без предварительного напряжения принимается студентом самостоятельно согласно СП 63.13330.2018 «Бетонные и железобетонные конструкции». Для армирования следует применять сварные каркасы и сетки. Для железобетонного фундамента принимается класс бетона В12,5. Длина здания во всех случаях равна семикратному шагу колонн ( =7а).

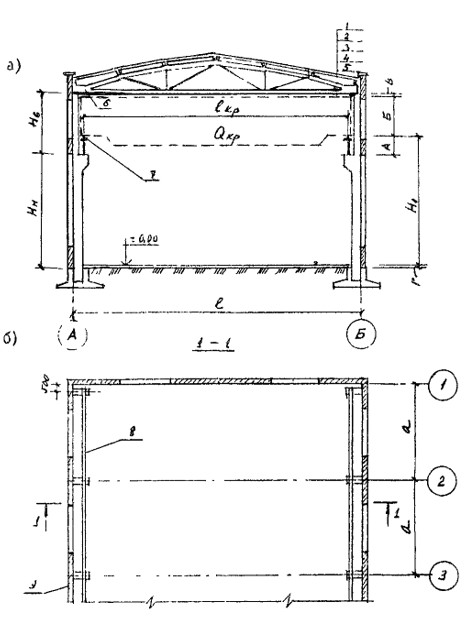

Рис.1. Конструктивная схема здания:
а – поперечный разрез; б – фрагмент плана; 1 – рулонный ковер; 2 – асфальтовая стяжка; 3 – плитный утеплитель; 4 – пароизоляция; 5 – плиты покрытия; 6 – несущая конструкция покрытия; 7 – рельс; 8 – подкрановая балка; 9 – навесные стеновые панели
