Основания и фундаменты МТИ курсовая работа 70 баллов готовая работа на оценку «Хорошо». Тема: Проектирование фундамента котельной. Исходные данные взяты на основе шифра: 78, четный вариант. Курсовая работа ( без чертежей )
Оглавление
1. Введение 4
2. Инженерно-геологические условия 5
3. Оценка инженерно-геологических условий и свойств грунтов 7
3. Разработка вариантов фундаментов 11
3.1. Фундамент на естественном основании 11
3.1.1. Определение типа фундамента и глубины его заложения 11
3.1.2. Определение площади подошвы фундамента А и его размеров в плане: ширины b и длины l. 11
3.1.3. Определение расчетного сопротивления фундамента R с учетом принятой ширины подошвы 11
3.1.4. Определение веса фундамента 13
3.1.5. Определение среднего давления p по подошве фундамента 13
3.1.6. Определение осадки фундамента 13
4. Расчет дымовой трубы 17
4.1. Определение типа фундамента и глубины его заложения 17
4.2. Определение площади подошвы фундамента А и его размеров в плане: ширины b и длины l. 17
4.3. Определение расчетного сопротивления фундамента R с учетом принятой ширины подошвы 17
4.4. Определение веса фундамента 17
4.5. Определение среднего давления p по подошве фундамента 18
4.6. Определение осадки фундамента 18
4.7. Крен дымовой трубы 20
5. Свайный фундамент 21
5.1. Определение глубины заложения ростверка 21
5.2. Выбор типа, длины и марки сваи 21
5.3. Проверка прочности сваи по грунту 21
5.3.1. Определение несущей способности основания сваи 21
5.3.2. Определение количества свай: 23
5.3.3. Вычисление фактической нагрузки на сваи в ростверке: 23
5.3.4. Проверка прочности сваи по материалу 23
5.3.5. Проверка прочности ростверка 24
5.3.6. Расчет осадки свайного фундамента 25
6. Расчет дымовой трубы 29
6.1. Определение глубины заложения ростверка 29
6.2. Выбор типа, длины и марки сваи 29
6.3. Проверка прочности сваи по грунту 29
6.3.1 Определение несущей способности основания сваи 29
6.3.2. Проверка прочности сваи по материалу 32
6.3.4. Расчет осадки свайного фундамента 33
7. Фундамент на песчаной подушке 37
8. Расчет дымовой трубы 41
9. Расчет шпунтового котлована на устойчивость (для естественного и свайного фундаментов) 45
10. Определение экономических показателей рассматриваемых вариантов фундаментов и выбор основного 50
10.1. Фундамент на естественном основании 50
10.2. Фундамент на песчаной подушке 51
10.3. Свайный фундамент 51
Список литературы 52
Приложение 53
Введение
Разработка курсового проекта заключается в проектировании фундаментов под здание котельной.
Исходные данные взяты на основе шифра: 78, четный вариант.

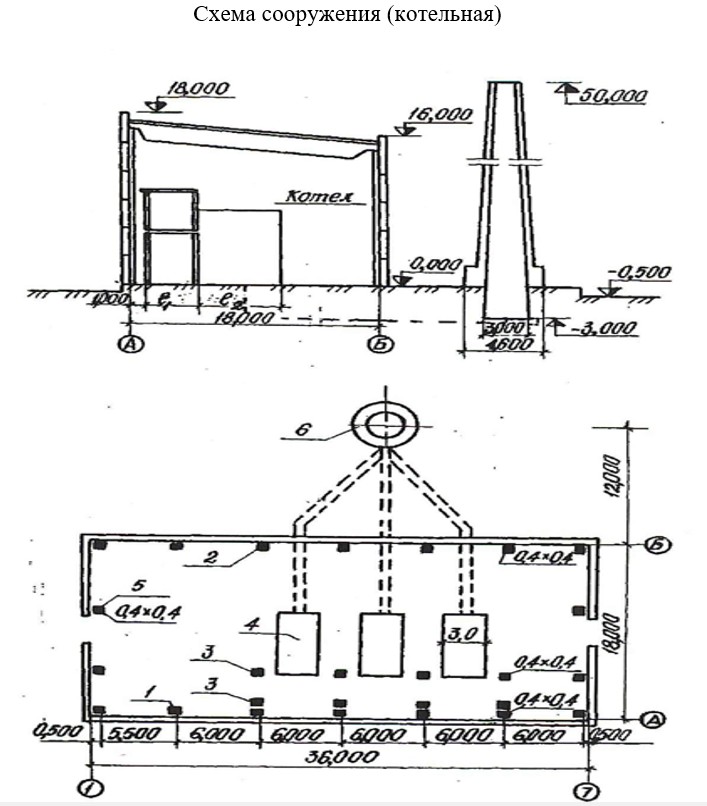

Проектируемое сооружение состоит из 2-х частей, отличающихся между собой по функциональному назначению и высоте.
Основное здание котельной каркасного типа, расположено в сетке колонн 36,0х18,0 м. наружные стены – 2,5 кирпича (510 мм). Колонны прямоугольного сечения 0,4х0,4 м. В плане основное здание котельной представляет прямоугольник. За счет уклона высота здания варьируется от 16,0 м до 18,0 м. Кровля скошена под углом 6 градусов. В здании предусмотрены 3 металлических котла (3х4,8 м). В них входят 3 лотка под металлические трубы (1,5х3 м). Они проходят под землей. Трубы стыкуются с дымовой трубой высотой 50 м из монолитного ж/б. Дымовая труба представляет собой отдельно стоящее сооружение. По внутреннему периметру здания располагаются ж/б колонны 18 шт. (0,4х0,4м) с шагом 5,5 и 6 м. Также в котельной есть подсобное помещение, где угль закладывают в котлы. Основанием для подсобки служат ж/б колонны 8 шт. (0,4х0,4 м). По бокам здания находятся дверные проемы шириной 1 м.
